Menghitung Kapasitor

Kode Kapasitor

Satuan Kapasitansi Kapasitor adalah Farad, tetapi Farad merupakan satuan yang besar untuk sebuah Kapasitor yang umum dipakai oleh Peralatan Elektronik. Oleh Karena itu, Satuan-satuan yang merupakan turunan dari Farad menjadi pilihan utama produsen dalam memproduksi sebuah Kapasitor agar dapat digunakan oleh peralatan Elektronika. Satuan-satuan tersebut diantaranya adalah : Micro Farad (µF), Nano Farad (nF) dan Piko Farad (pF ).

Berikut ini adalah ukuran turunan Farad yang umum digunakan dalam menentukan Nilai Kapasitansi sebuah Kapasitor :

1 Farad        = 1.000.000µF (mikro Farad)
1µF                = 1.000nF (nano Farad)
1µF                = 1.000.000pF (piko Farad)
1nF                = 1.000pF (piko Farad)

Sebagai Contoh Kapasitor electrolit dengan code 473Z

47 merupakan angka tetap

3 sebagai pengkali 10 pangkat 3 atau kilo farad

Z sebagai toleransi lebih dari 80% atau kurang dari 20%

Maka, kapasitor itu bisa dikatakan 47k farad dengan toleransi +80%/-20%.

Baca Selengkapnya »

Hukum Ohm

Hukum Ohm

Hukum Ohm menyatakan bahwa besar arus listrik yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan beda potensial yang diterapkan kepadanya. Semua penghantar dapat dikatakan hukum ohm jika resistansinya tidak bergantung pada polaritas dan besar tegangan yang melewati penghantar.

Atau dalam singkatnya ditulis

di mana

Baca Selengkapnya »

Rangkaian Resistor

Rangkaian Resistor

Rangkaian resistor terdapat 3 macam yaitu seri, paralel, dan campuran yang mempunyai perhitungan dan karakteristik yang berbeda.

Seri

Rangkaian resistor jika dihubungkan secara berderetan atau berurutan akan menghasilkan rangkaian seri. Perhitungannya dengan menjumlahkan setiap resistor yang berurutan.

Dengan rumus :

Contoh :

4 Buah resistor dihubungkan secara seri dengan masing-masing hambatannya 100Ω, 220Ω, 360Ω, dan 510Ω. Hitunglah nilai hambatannya

Rs=100+220+360+510

    =1190 Ω

Paralel

Sebuah Resistor dapat dikatakan paralel apabila titik awal semua resistor sama dan titik akhir sama atau sejajar.

Perhitungannya :

Contoh :

Sebuah Resistor 100k sebanyak 4 buah dipasang 4 buah, hitung nilai resistansinya!

Campuran

 Seri-Paralel

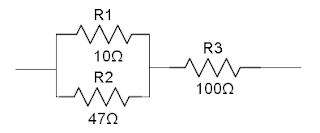

Paralel-Seri

Baca Selengkapnya »
